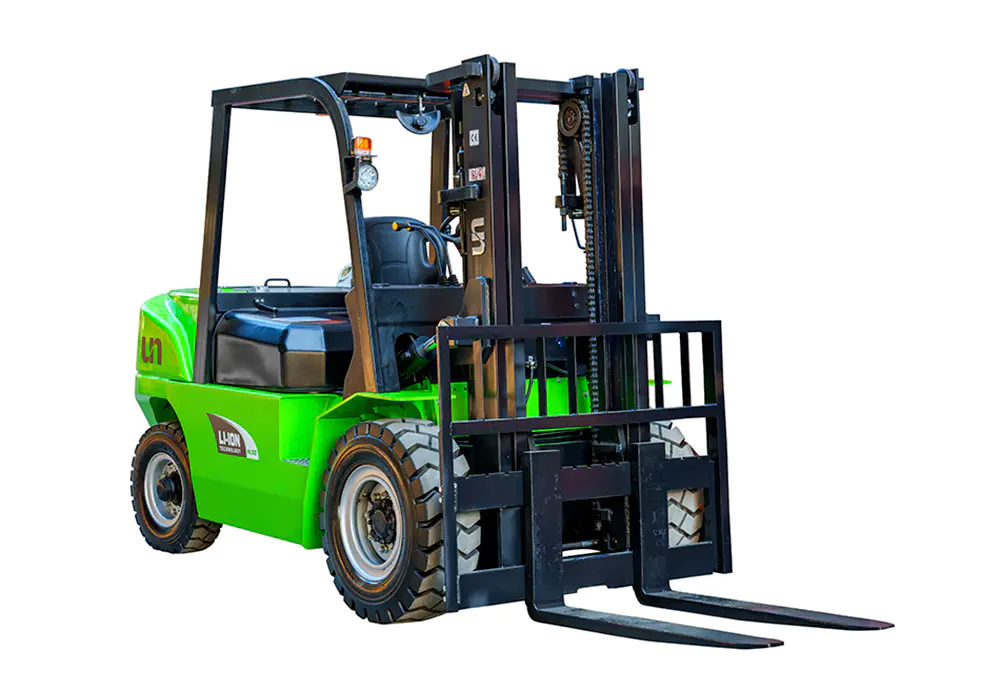

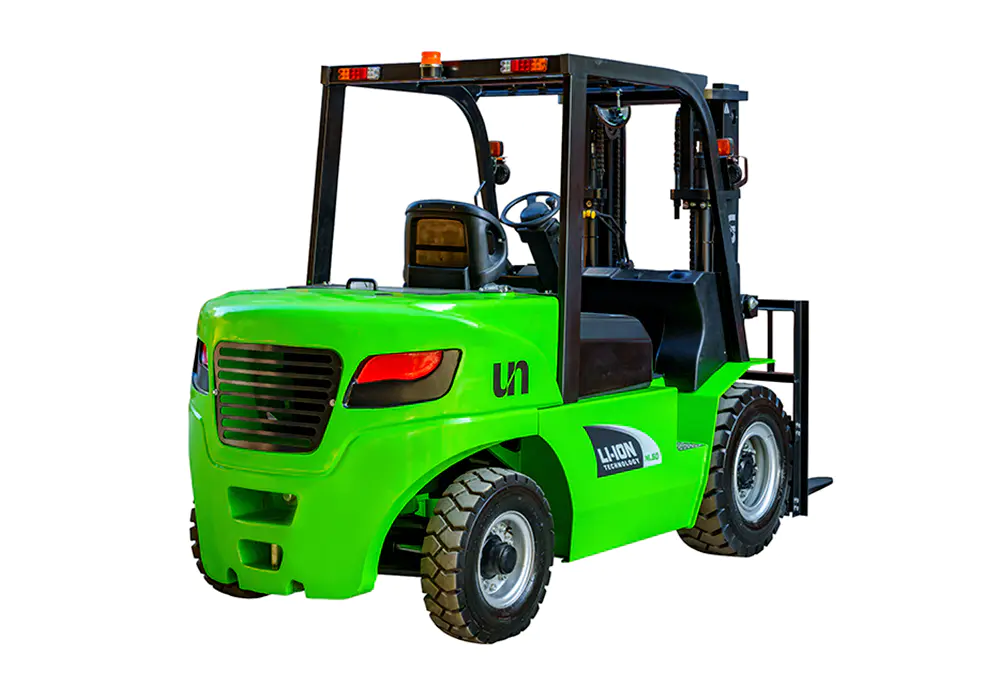

NL系列4.0吨-小5吨 锂电池叉车
产品详情
NL系列新型大吨位锂电池叉车，载重量4000-5000公斤，采用尤恩内燃叉车的车体结构设计，具有坚固的底盘、车架、配重和门架。
动力结构的设计采用了尤恩电动叉车的理念，使用了全交流系统、意大利进口的ZAPl控制器、BMS控制系统和高质量的锂电池。
这种内燃叉车和电动叉车的结合是一种理想的解决方案，满足了客户对成本节约和环境保护要求。
| 概要 | 1 | 制造商 | UN | |||
| 2 | 型号 | FB40-YNLZ7 | FB45-YNLZ7 | FB50-XYNLZ7 | ||
| 3 | 动力形式 | 锂电蓄电池 | ||||
| 4 | 额定起重量 | Q(kg) | 4000 | 4500 | 5000 | |
| 5 | 载荷中心距 | c(mm) | 500 | |||
| 特性及尺寸 | 6 | 起升高度 | h3(mm) | 3000 | ||
| 7 | 自由起升高度 | h2(mm) | 140 | |||
| 8 | 货叉规格 | mm | 1070×150×55 | |||
| 9 | 门架倾角 | α/β(°) | 6°/12° | |||
| 10 | 前悬距 | x1(mm) | 574 | |||
| 11 | 后悬距 | x2(mm) | 640 | |||
| 12 | 最小离地间隙 (门架处) | m1(mm) | 170 | |||
| 13 | 外形尺寸总长(不含货叉) | l2(mm) | 3215 | |||
| 14 | 宽度 | b1(mm) | 1485 | |||
| 15 | 门架不起升高度 | h1(mm) | 2260 | |||
| 16 | 门架起升高度(带挡货架) | h4(mm) | 4260 | |||
| 17 | 护顶架高度 | h5(mm) | 2240 | |||
| 18 | 转弯半径 (外部) | Wa(mm) | 2880 | |||
| 19 | 最小直角堆垛通道宽度(1000×1200,1200跨货叉) | Ast(mm) | 4655 | |||
| 20 | 最小直角堆垛通道宽度(800×1200 ,800跨货叉) | Ast(mm) | 4855 | |||
| 性能 | 21 | 运行速度 (满载/空载) | km/h | 14/15 | ||
| 22 | 起升速度 (满载/空载) | mm/sec | 290/400 | |||
| 23 | 下降速度 (空载/满载) | mm/sec | No Load≥300 Full Load≤600 | |||
| 24 | 最大爬坡度(满载) | % | 15 | |||
| 轮胎 | 25 | 轮胎(前×2) | mm | 300-15-18PR | ||
| 26 | 轮胎(后×2) | mm | 7.00-12-12PR | |||
| 27 | 前轮距 | b10(mm) | 1190 | |||
| 28 | 后轮距 | b11(mm) | 1195 | |||
| 29 | 轴距 | y(mm) | 2000 | |||
| 重量 | 30 | 自重 | kg | 6305 | 6505 | 6805 |
| 31 | 前桥负荷(满载) | kg | 8810 | 9550 | 9750 | |
| 32 | 后桥负荷(满载) | kg | 1495 | 1455 | 1555 | |
| 33 | 前桥负荷(空载) | kg | 2650 | 2610 | 2710 | |
| 34 | 后桥负荷(空载) | kg | 3655 | 3895 | 4095 | |
| 动力与传动 | 35 | 蓄电池(电压/容量) | V/Ah | 76.8V/450AH | ||
| 36 | 驱动电机额定功率 | KW | 21.5 | |||
| 37 | 驱动电机额定功率 | KW | 25.4 | |||
| 38 | 工作压力 | Mpa | 19 | |||
